Sobre o produto
A Placa Controladora PCI-Express Knup KP-T105 é a solução definitiva para adicionar portas legadas de comunicação Serial e Paralela em computadores modernos. Equipada com o reconhecido chipset de alta performance ASIX AX99100, disponibiliza 2 portas seriais RS-232 (DB9 macho) e 1 porta paralela (DB25 fêmea) com suporte total aos modos SPP, PS2, EPP e ECP (padrão IEEE 1284). Conta com barramento PCI-e x1 compatível com qualquer slot PCI Express, buffer FIFO de 256 bytes por canal para garantir tráfego estável sem perda de dados e espelho metálico adicional para acomodação no gabinete.
Compatibilidade
Compatível com computadores desktop equipados com slot PCI-Express disponível (compatível com slots x1, x4, x8 ou x16).
Suporta sistemas operacionais Windows (XP, Vista, 7, 8, 8.1, 10, 11 em 32 e 64 bits), Windows Server (2003 a 2022) e Linux Kernel 2.6.x ou superior.
Ideal para conexão de impressoras matriciais e térmicas não-fiscais/fiscais, leitores de código de barras, balanças de automação comercial, impressoras de etiquetas, pin pads, centrais telefônicas PABX, programadores de microcontroladores/EEPROM e máquinas CNC de corte e gravação. Não compatível com slots PCI tradicionais antigos (padrão 32-bit de 5V).
Ficha técnica
Marca: Knup
Modelo: KP-T105
Chipset Controlador: ASIX AX99100 (ou equivalente de alta estabilidade)
Interface de Barramento: PCI-Express x1 (Revisão 2.0 Gen 1, compatível com x4, x8 e x16)
Portas Externas: 2x Portas Seriais RS-232 (DB9 Macho) e 1x Porta Paralela LPT (DB25 Fêmea)
Taxa de Transferência Serial: Até 25 Mbps por porta
Sinais Seriais Suportados: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND e RI
Taxa de Transferência Paralela: Até 1.5 MB/s
Modos de Operação Paralela: SPP, PS2, EPP e ECP (compatível com IEEE 1284)
Buffer de Dados: FIFO interno de 256 bytes por porta (transmissão e recepção)
Gerenciamento de Energia: Suporte a ASPM (Active State Power Management)
Configuração de Espelhos: 1 espelho principal com 1x DB25 + 1x DB9 e 1 espelho secundário com 1x DB9 conectado via cabo flat
Conteúdo da embalagem
1x Placa Controladora PCI-Express Knup KP-T105
1x Espelho auxiliar metálico com conector serial DB9 e cabo flat
1x CD com drivers de instalação
Atenção
A instalação física da placa deve ser feita obrigatoriamente com o computador desligado e desconectado da rede elétrica. Para o correto mapeamento e reconhecimento das portas COM e LPT no Gerenciador de Dispositivos, é necessária a instalação dos drivers correspondentes ao chipset ASIX AX99100. Verifique se o seu gabinete possui 2 baias traseiras de espelho livres para a fixação de todas as saídas.
Garantia
Garantia de 3 meses contra defeitos de fabricação. Não cobre danos causados por instalação inadequada, quebra ou entortamento de pinos dos conectores DB9/DB25, rompimento do cabo flat por tração, contato com líquidos ou queima de componentes por descarga eletrostática ou curto-circuito no barramento.
Perguntas frequentes
Essa placa serve em qualquer slot PCI Express?
Resposta: Sim, ela utiliza o padrão PCI-e x1, sendo compatível com slots x1, x4, x8 e x16 da placa-mãe. Ela não é compatível com os slots PCI convencionais antigos.
Como são instaladas as duas saídas seriais?

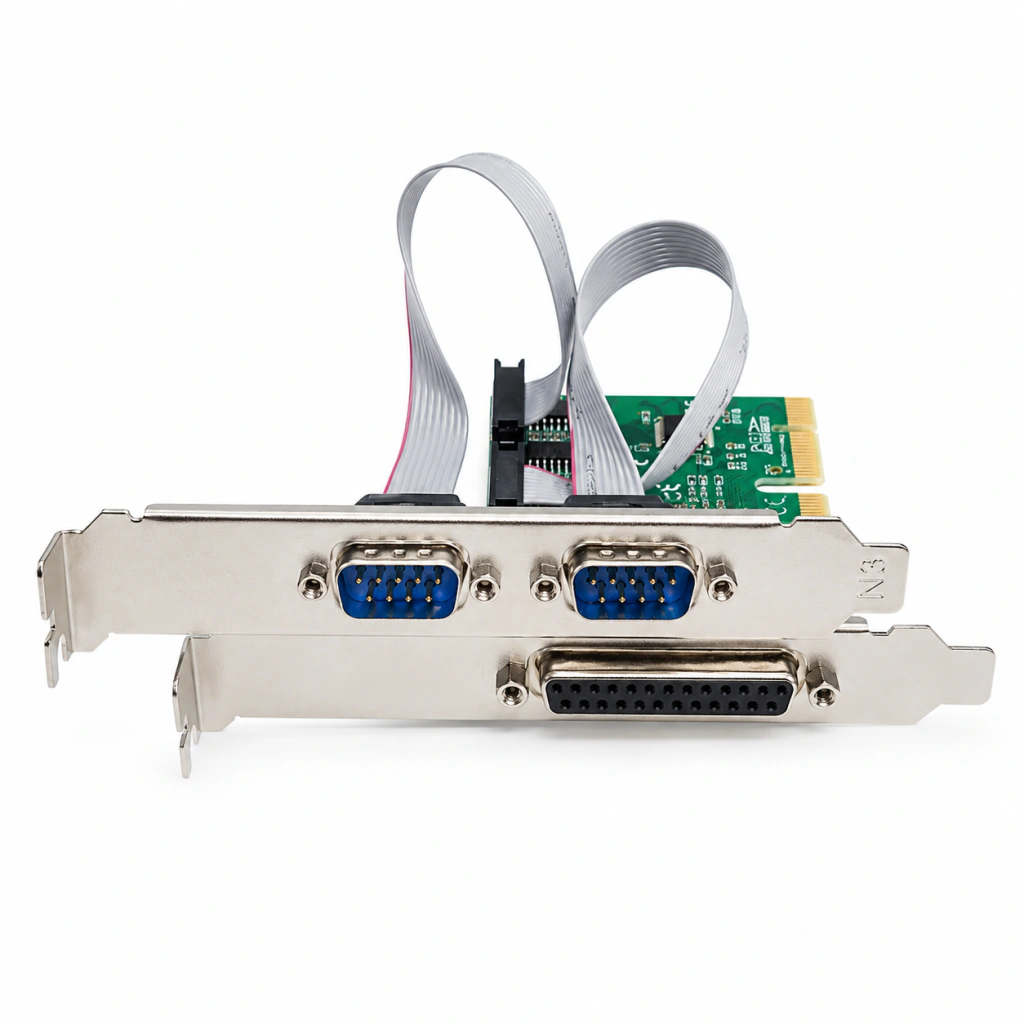

Resposta: Uma saída serial DB9 e a porta paralela DB25 ficam no espelho traseiro principal preso à placa. A segunda saída serial DB9 é fixada no espelho adicional metálico que acompanha o kit, conectado por cabo flat interno.
Ela funciona para comunicação com máquinas CNC e balanças comerciais?
Resposta: Sim, é amplamente utilizada em automação industrial e comercial para comandar fresadoras CNC, balanças, impressoras fiscais/térmicas e equipamentos com interface serial RS-232 ou paralela IEEE 1284.
