Sobre O Produto:

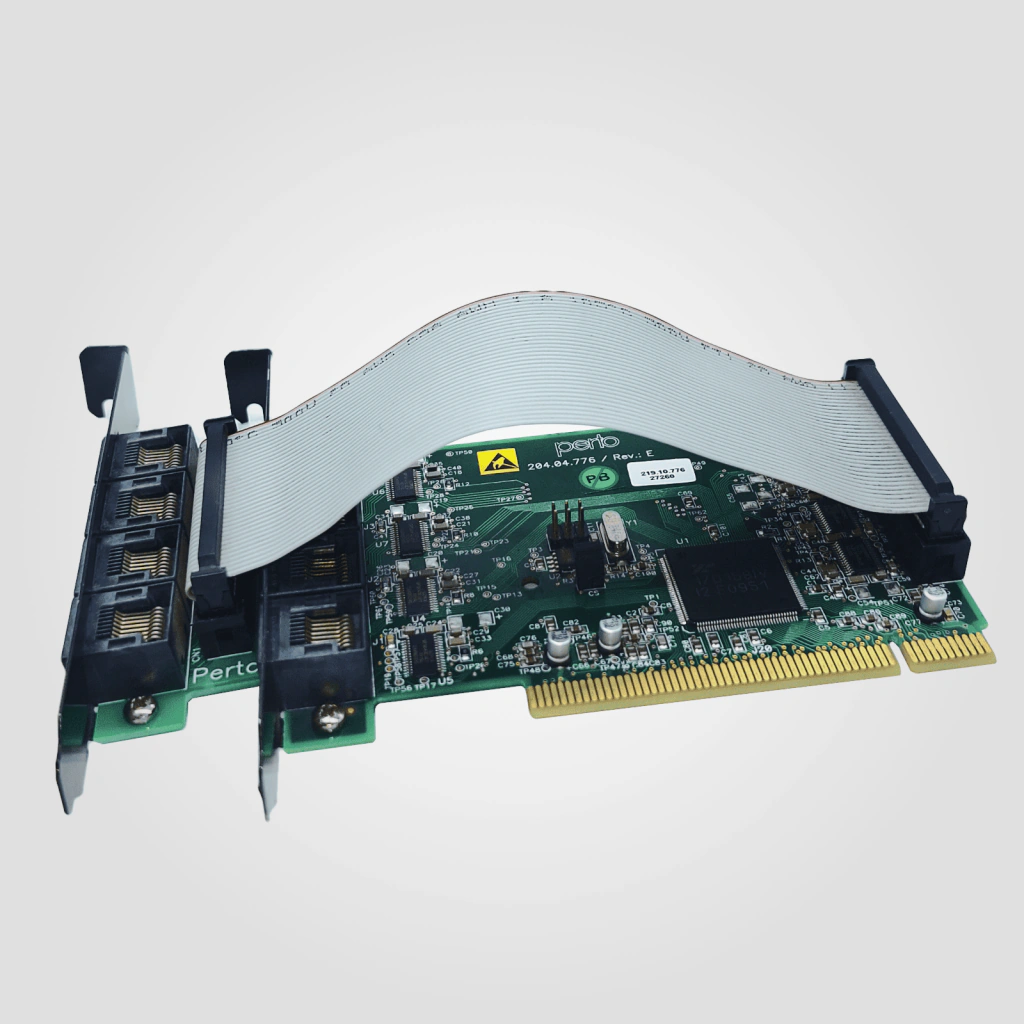

A Placa Multi-Serial Perto S.A. é uma controladora industrial de alta velocidade desenvolvida para expandir conexões seriais com máxima estabilidade. Equipada com o chipset MaxLinear XR17D158IV, ela adiciona 8 canais independentes (Octal UART) em um único slot PCI Universal. Seus conectores RJ45 oferecem alta resistência mecânica para travar os cabos e operam estritamente com sinais seriais confiáveis, eliminando as quedas de conexão comuns em adaptadores USB e gerenciando múltiplos periféricos de automação sem sobrecarregar o sistema.
Ficha Técnica:
- Fabricante e Modelo: Perto S.A. (Brasil) - PCB 204.04.776 / Rev. E (Etiqueta: 219.10.776)
- Chipset Controlador: MaxLinear XR17D158IV (Octal UART / TQFP 144 pinos)
- Barramento Principal: PCI Universal 32-bits Versão 2.3 (Até 33.34 MHz)
- Tensão de Operação: 5V (Núcleo VCC) com suporte a 3.3V ou 5V no barramento (VIO)
- Quantidade de Portas: 8 Canais seriais independentes (4 onboard + 4 no espelho secundário)
- Taxa Máxima de Dados: Até 6.25 Mbps (Baud Rate) com amostragem em 8X
- Memória Buffer: Filas FIFO de 64 Bytes independentes por canal (TX/RX)
- Controle de Fluxo: Automático por hardware (RTS/CTS ou DTR/DSR) ou software (Xon/Xoff)
- Temperatura de Operação: -40 graus a +85 graus Celsius (Grau Industrial)
Compatibilidade e Uso:
- Computadores, servidores e placas-mãe antigas ou industriais com slot PCI convencional (32 bits)
- Homologada para automação comercial, industrial, caixas eletrônicos (ATMs) e Self-Checkouts
- Suporta protocolos RS-232, RS-422 e RS-485 (dependendo dos componentes do circuito)
- Incompatível com slots modernos do tipo PCI Express (PCIe x1, x4, x16)
- Atenção: As portas RJ45 são seriais e não transmitem sinal de rede ou internet (Ethernet)
- Recomendamos verificar minuciosamente o layout da sua placa-mãe antes de efetuar a compra
Conteúdo Da Embalagem:
1x Placa de Expansão Serial PCI Perto S.A. (4 Portas Onboard)
1x Espelho de Expansão Secundário com Cabo Flat Ribbon Belden 28 AWG (4 Portas Adicionais)
Garantia:
Garantia de 3 meses contra defeitos de funcionamento.
A garantia não cobre danos causados por instalação incorreta, mau uso, quedas, surtos elétricos ou modificações realizadas no produto.
Informações Da Loja:
Para clientes de Belo Horizonte: os equipamentos podem ser retirados em nossa loja de segunda a sexta-feira, das 8h30 às 18h.
A Kalex BH atua há mais de 20 anos oferecendo qualidade e confiança aos seus clientes. Consulte nossas avaliações e conheça nossa reputação.
Garantia do vendedor: 3 meses
Perguntas Frequentes:
Posso usar as portas RJ45 desta placa para conectar internet ou rede no meu computador?
R: Não. Embora o formato físico da tomada seja o RJ45 (idêntico ao dos cabos de rede comuns), os pinos transmitem exclusivamente sinais de dados seriais industriais. Conectar um cabo de rede de internet nela não trará nenhum resultado.
Quais equipamentos costumam ser conectados nesta placa de expansão?
R: Na automação comercial e bancária, ela serve para gerenciar e estabilizar a conexão contínua de Pinpads (maquininhas de cartão), balanças de pesagem, leitores de código de barras ou QR Code, impressoras fiscais térmicas e dispensadores de cédulas.
Qual a vantagem desta placa sobre as placas seriais comuns ou adaptadores USB?
R: O chip MaxLinear XR17D158 é até 6.8 vezes mais rápido que outras controladoras tradicionais, atingindo até 6.25 Mbps devido ao recurso de amostragem de clock em 8X. Além disso, ela não sofre com as desconexões e perdas de configuração de portas COM que acontecem frequentemente com adaptadores USB comuns.
Como ela garante que o computador não trave com 8 aparelhos transmitindo dados ao mesmo tempo?
R: O controlador possui memórias buffer (FIFO) de 64 bytes exclusivas e independentes para cada uma das 8 portas, tanto para recepção quanto para transmissão. Isso significa que os dados recebidos ficam guardados em uma fila própria dentro da placa, sem sobrecarregar ou travar o processador principal da máquina.
Esta placa é compatível com qualquer computador moderno ou atual?
R: Não. Ela necessita obrigatoriamente de uma placa-mãe que possua o slot PCI convencional (geralmente aquele slot mais comprido, branco ou azul claro). Ela não se encaixa nos slots modernos do tipo PCI Express (PCI-e x1 ou x16) que são o padrão dos computadores atuais, portanto certifique-se de checar o layout da sua placa antes de comprar.
